3D回転変換ツール

2025-11-10

はじめに

3D回転の表現方法は複数ありますね。クォータニオン、オイラー角、回転行列、軸角表現、MRP（Modified Rodrigues Parameters）...。それぞれに長所と短所があり、アプリケーションによって最適な表現が異なったりします。

ゲーム開発でUnityを使っているときはクォータニオン、航空宇宙のシミュレーションではオイラー角やクォータニオン、論文ではMRPが出提案されていたりする。 異なる表現の間を行き来する必要があるとき、マニュアルでの計算は面倒であり、ミスも起きやすい。

そこで、ブラウザ上でインタラクティブに回転表現を変換できるツール「Attitude Converter」を作りました。

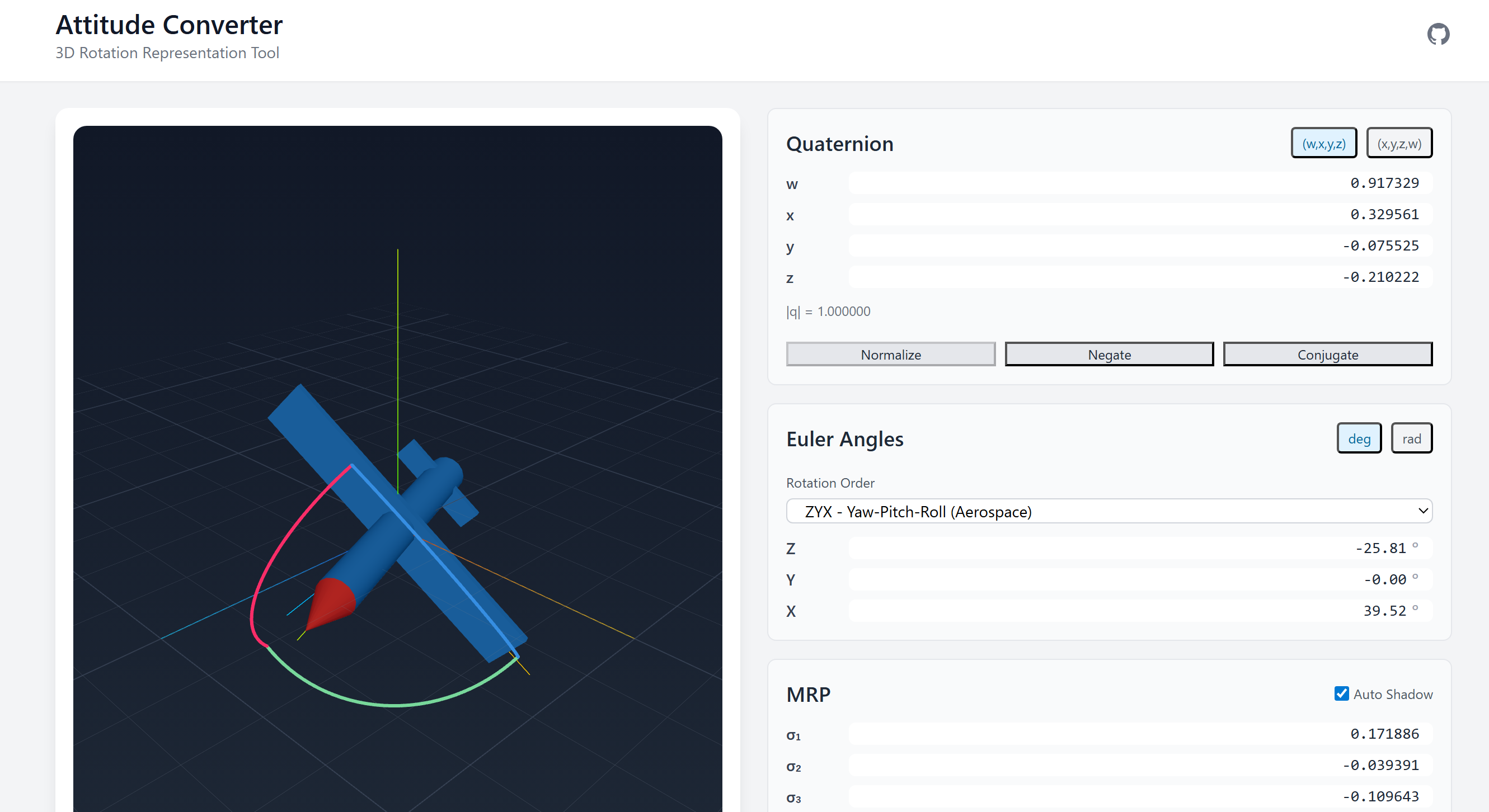

demo

デモ: https://attitude-converter.tompython.com/

ソースコード: GitHub

機能

対応する回転表現

  • Quaternion（クォータニオン）: 4次元の単位ベクトル。ジンバルロックがなく、補間が容易
  • Euler Angles（オイラー角）: 3つの角度で表現。直感的だがジンバルロックの問題あり
  • MRP（Modified Rodrigues Parameters）: 3次元で表現。特異点を避けるシャドウセットが存在
  • Axis-Angle（軸角表現）: 回転軸と回転角で表現
  • Rotation Matrix（回転行列）: 3×3の直交行列

12種類のオイラー角順序

航空宇宙でよく使われるZYX（Yaw-Pitch-Roll）から、古典力学のZXZ（歳差運動）まで、12種類すべてのオイラー角順序に対応しています。

  • Tait-Bryan角: XYZ, XZY, YXZ, YZX, ZXY, ZYX
  • 固有オイラー角: XYX, XZX, YXY, YZY, ZXZ, ZYZ

ジンバルロック検出

オイラー角の宿命であるジンバルロック。第2角が±90°（Tait-Bryan角の場合）に近づくと、自動的に警告を表示します。

MRPシャドウセット

MRPは$|\sigma|^2 > 1$になると数値的に不安定になります。Auto Shadowモードでは、自動的にシャドウセット（$\sigma' = -\sigma /|\sigma|^2$）に切り替えて、常に$|\sigma|^2 \leq 1$を保証します。

インタラクティブ3Dビュー

React Three Fiberを使った3Dビューで、回転を視覚的に確認できます。リングをドラッグして直接回転を操作することも可能です。

技術スタック

なぜRust + WebAssembly？

回転の計算は浮動小数点演算が中心です。JavaScriptでも十分な性能が出ますが、以下の理由からRust + WASMを選択しました：

  1. 型安全性: 回転計算は符号やインデックスのミスが致命的。Rustの型システムで多くのバグを防げる(た)
  2. 将来の拡張性: 姿勢推定やカルマンフィルタなど、より重い計算を追加する可能性
  3. 学習目的: Rust + WASMの実践的なプロジェクトとして

フロントエンド

  • Next.js 14: App Router、Static Export
  • React Three Fiber: 3D可視化
  • TypeScript: 型安全なUI開発

コア計算

  • Rust: 回転計算ロジック
  • wasm-bindgen: RustとJavaScriptのブリッジ
  • serde_json: データのシリアライズ

実装のポイント

wasm-optとexternref問題

開発中、wasm-optによる最適化後にWASMが動作しなくなる問題に遭遇しました。原因はexternref（Reference Types）機能との互換性問題。解決策としてwasm-optを無効化しました：

[package.metadata.wasm-pack.profile.release]
wasm-opt = false

性能への影響は、このアプリケーションでは無視できるレベルです。

Next.jsでのWASM読み込み

Next.jsのWebpack設定とWASMの相性は難しい部分があります。最終的に、public/ディレクトリにWASMファイルを配置し、動的インポートで読み込む方式に落ち着きました：

const wasm = await import(/* webpackIgnore: true */ '/wasm/attitude_wasm.js');
await wasm.default(wasmBuffer);

おわりに

回転表現の変換は、3Dグラフィックス、ロボティクス、航空宇宙など様々な分野で必要になります。このツールが、そうした場面での作業効率化に役立てば幸いです。

機能要望やバグ報告は、GitHubのIssueでお待ちしています。
